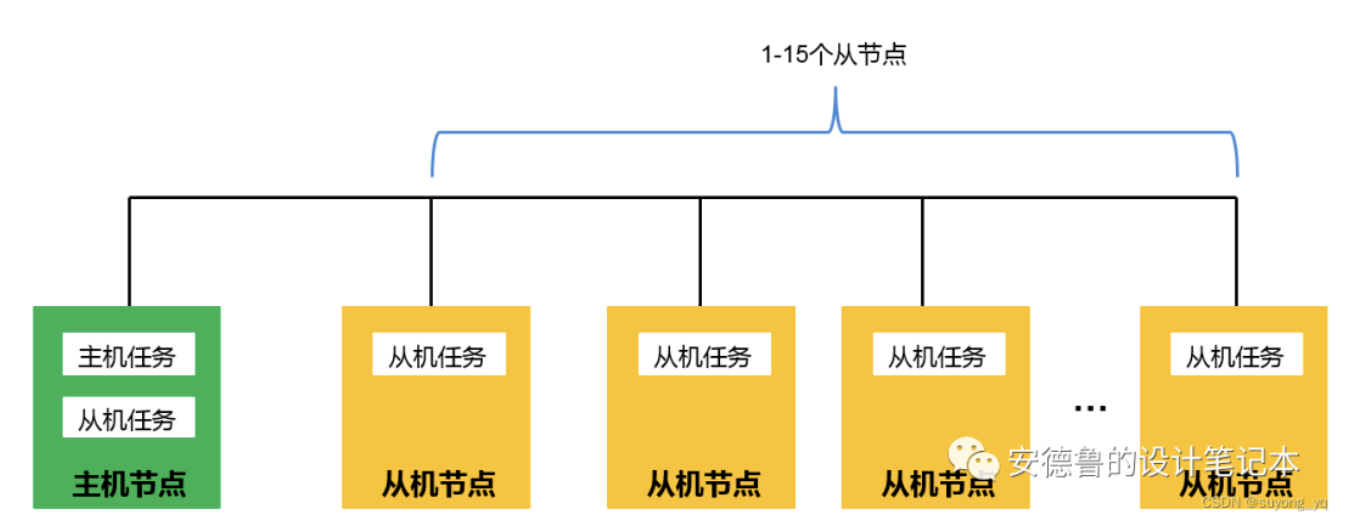

数字藏品app排名必须包含一个主机节点LIN汇集内部包罗LIN Master Node（主机节点）和LIN Slave Node（从机节点），此中，主机节点能够运转一个主机义务和一个从机义务，而从机节点上仅能运转一个从机义务。所有汇集中，必需蕴涵一个主机节点，和最众15个从机节点。如图x所示。
谨慎：LIN答应对义务举行修模，商定主机义务仅为发送帧首，从机节点经管应答数据（发送或授与）。以是，从机节点仅达成发送数据和授与数据的操作，故仅运转从机义务；主机节点的主机义务发送帧首后，还可交由主机节点的从机义务发送或者授与应答义务。此中，主机义务发送的帧ID，就蕴涵了数据应由哪个节点发送上线、哪个节点缉捕数据的商定。由此，还能够设念一种唯有主机义务的主机节点，但此时意思不大，主机义务妥洽汇集中的各节点，最终都是为了将本机的数据计划至汇集节点或从汇集节点中取数，假若将主机节点的主机义务同本人的从机义务分类，就必要这两个义务做好同步，这样，还不如放正在统一个节点上便利照料。
LIN总线仅行使一根信号线，信号线上传输逻辑电平信号，此中“0”为显性电平、“1”为隐性电平（显隐性与CAN总线是相通的）。传输信号正在总线上实行“线-与”：

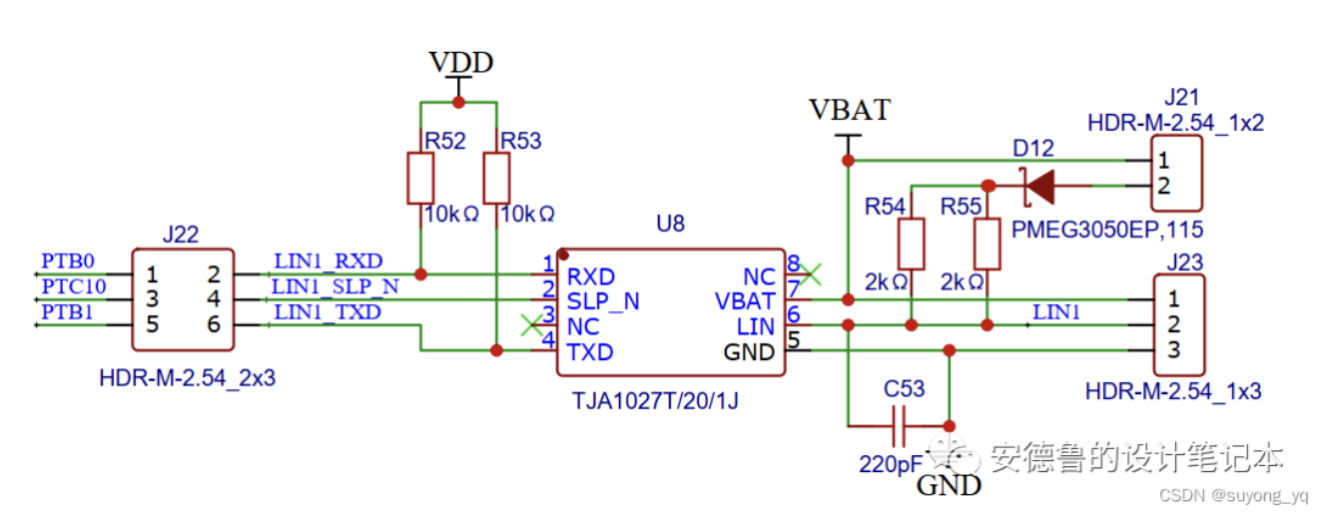

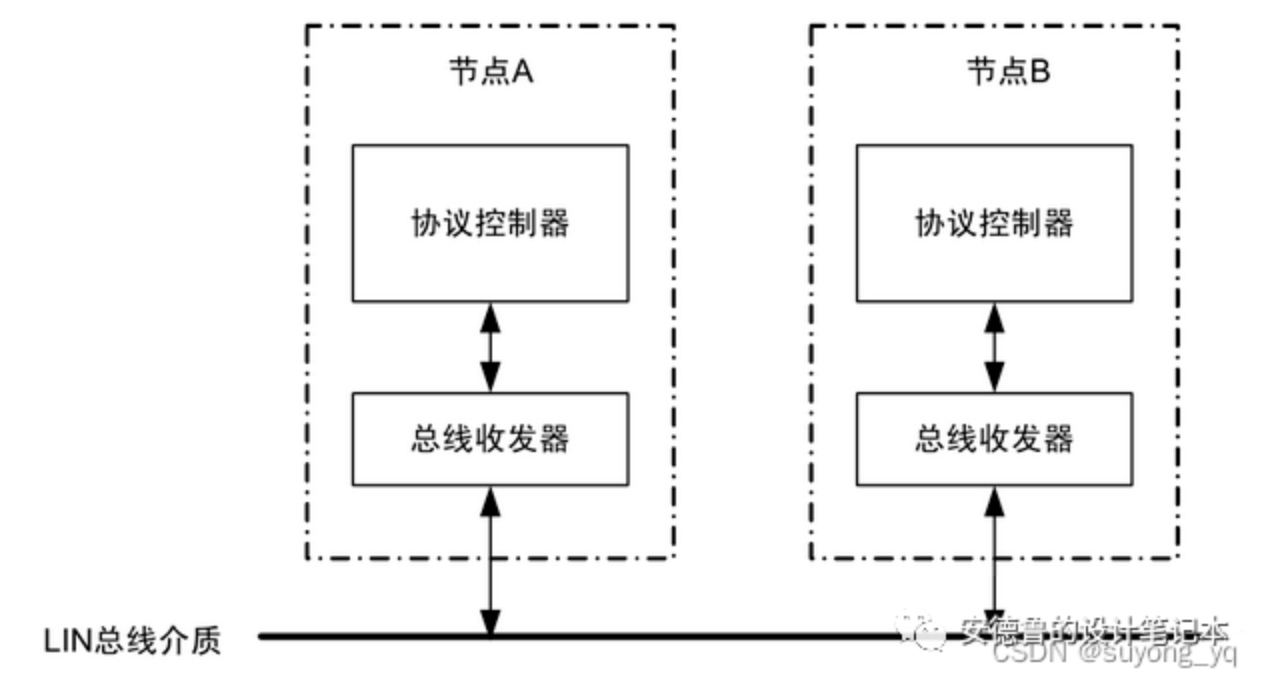

本质上，正在行使LIN总线时，相对付微把握器上集成的LIN答应把握器（LIN通讯引擎外设，比方LINFlexD），还必要搭配一个LIN收发器芯片，将LIN答应把握器的Tx和Rx信号，同LIN总线上的显性信号和隐形信号举行转换。如图x所示。
答应把握器主体是一个基于UART/SCI的通讯把握器，以半双工式样作事。答应把握器既能够行使专用模块达成，也能够用“UART/SCI+守时器”达成：
LIN答应把握器必要发生和识别帧的同步间隔段。同步间隔段蕴涵一段长度起码为13位的低电平，再加上一段长度起码为1位的高电平的同步间隔分开段。发生和识别同步间隔段的机制，固然添补了硬件计划的纷乱度，可是从授与方的角度看，云云做能把同步间隔段与平常的数据字节区别开，确保了同步新闻确切切性。
总线收发器的主体是一个双向作事的电平转换器，杀青答应把握器的高-低电平与LIN总线的隐性-显性电平之间的转换。
LIN楷模原则：LIN总线的电平，以总线收发器的供电举动参考电平。为了降服电源震动和参考点漂移的影响，LIN楷模恳求总线%的电源震动和参考点电平震动，而且能继承电源和参考点之间8%的电位差震动。收发两边的电平辨别门限也修树了较大的冗余度。
总线收发器还包罗少少附加的成效，比方总线阻抗成家、压摆率(Slew-rate)把握等。
别的，LIN楷模恳求总线收发用具备云云一种特点：当地节点掉电或作事分外时，不行影响总线上其他节点作事。

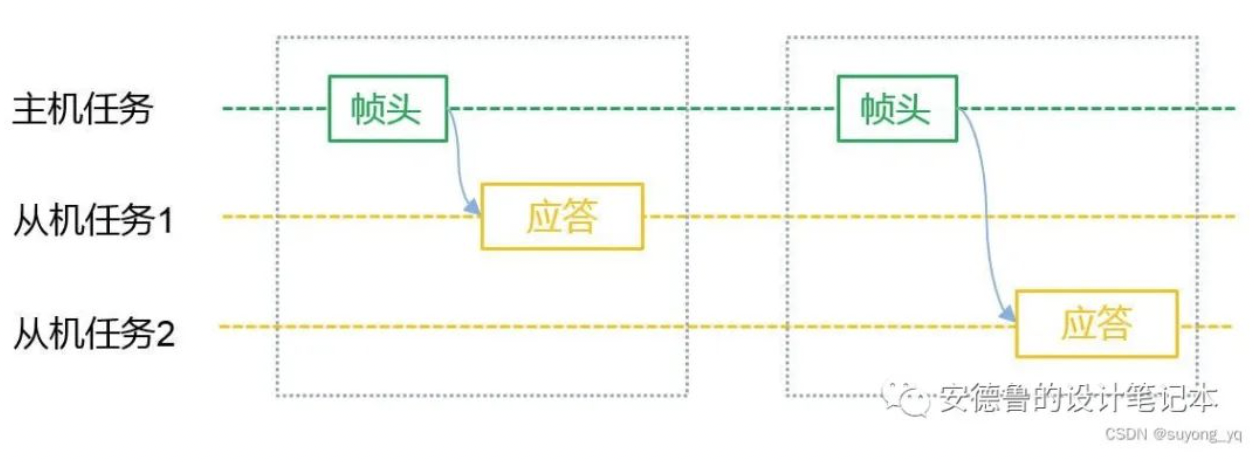

LIN报文帧由帧头（Hearder）与应答（Response）两局限构成。如下图所示，传输进程中：
谨慎，图x中描摹的是主机义务和从机义务，而不是节点。一样环境下，从机节点中仅施行从机义务，遵照主机义务发出的帧头做出反响，发送数据和授与数据。但主机节点是蕴涵主机义务和从机义务，主机节点把发送帧头的作事归到主机义务上，把数据通讯的作事归到从机义务上。即，当主机节点向从机节点送数时，先由主机节点的主机义务发出帧头，再由主机节点的从机义务送出数据；当主机节点从从机节点要数时，先由主机节点的主机义务发出帧头，再由主机节点的从机义务从总线上缉捕数据。由此，也能够将主机义务别称为“帧头义务”，对应从机义务为“数据义务”。

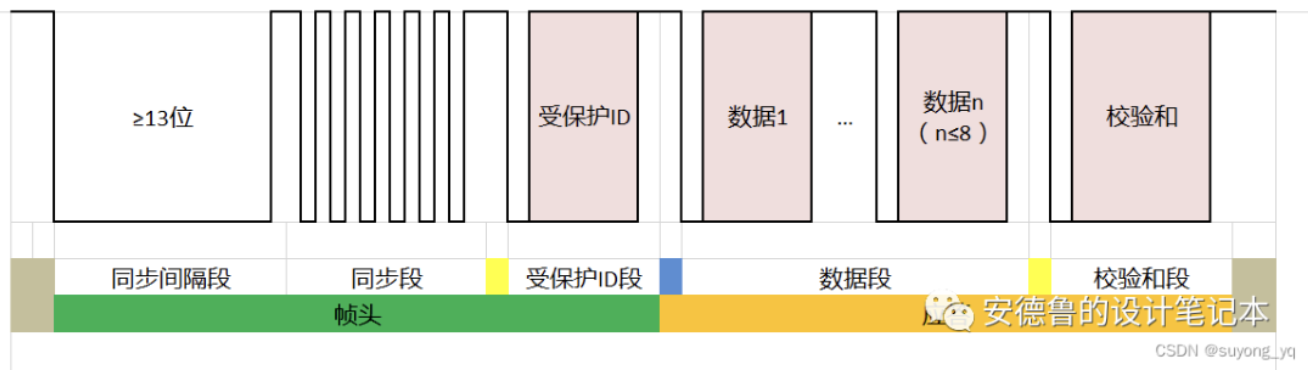

LIN报文分为帧头和应答两个阶段，此中，由主机发送的帧头内部蕴涵：同步间隔段、同步段和受掩护ID段；主机发送或者从机发送的应答段内部蕴涵：最众8个字节的数据段和校验和。

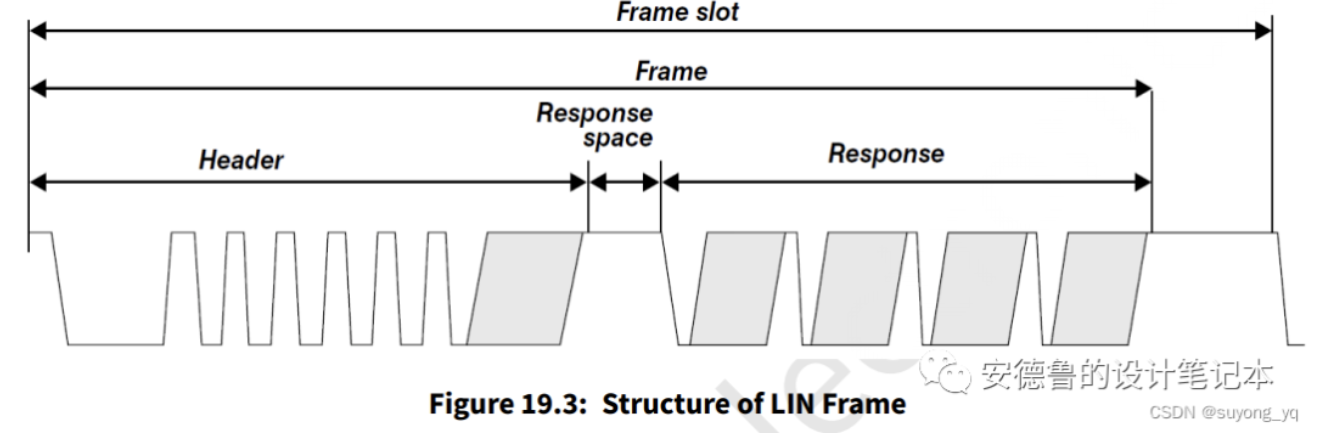

还必要谨慎的是，帧头和应答中心是应允有必定的期间间隔的，用于给从机义务缉捕妥协析帧头，并打算应答数据留足的期间。如图x所示。
正在LINFlexD引擎中，还能够由软件设备从帧头解散到应答发轫中心的间隔期间容限，鉴定超时事项。

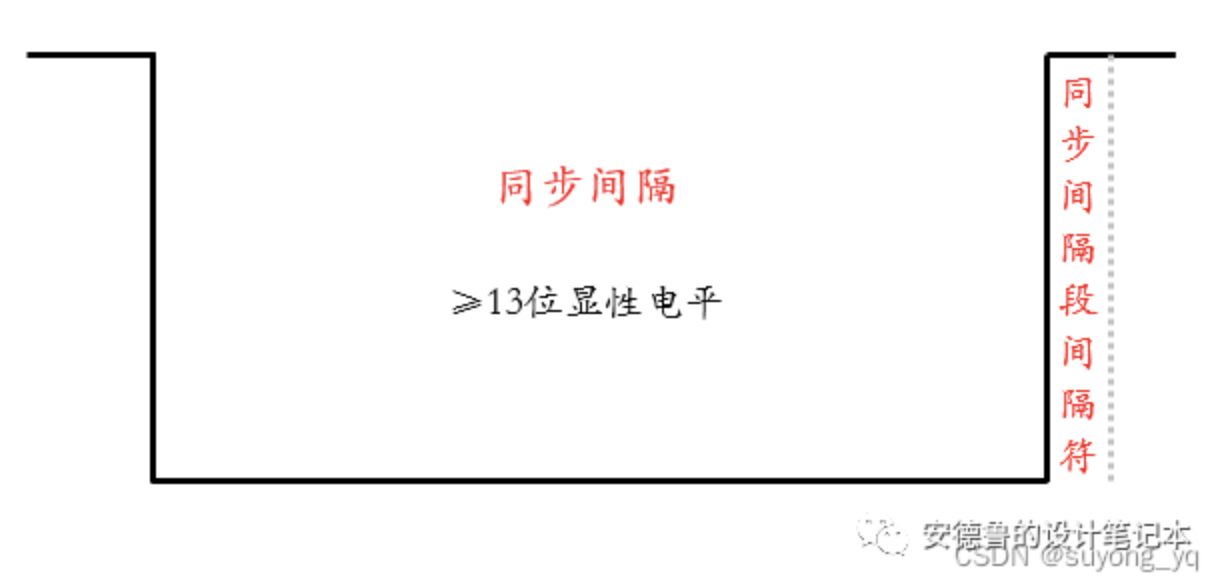

谨慎 图x LIN通讯帧布局 中，帧的完全间隙均为隐性电平“1”，总线空闲时，也是维持隐性电平“1”的状况，而且LIN通讯帧中，除了同步间隔段外，任何其它字段都不会闪现众于9位的显性电平。同步间隔段由起码13位（一样选拔13位或14位）显性电平构成，用于将分歧的通讯帧互相隔离离来。同步间隔段就用来显露一帧的发轫。别的，同步间隔段的间隔符（Break Delimiter） 起码为1位隐性电平。如图x所示。

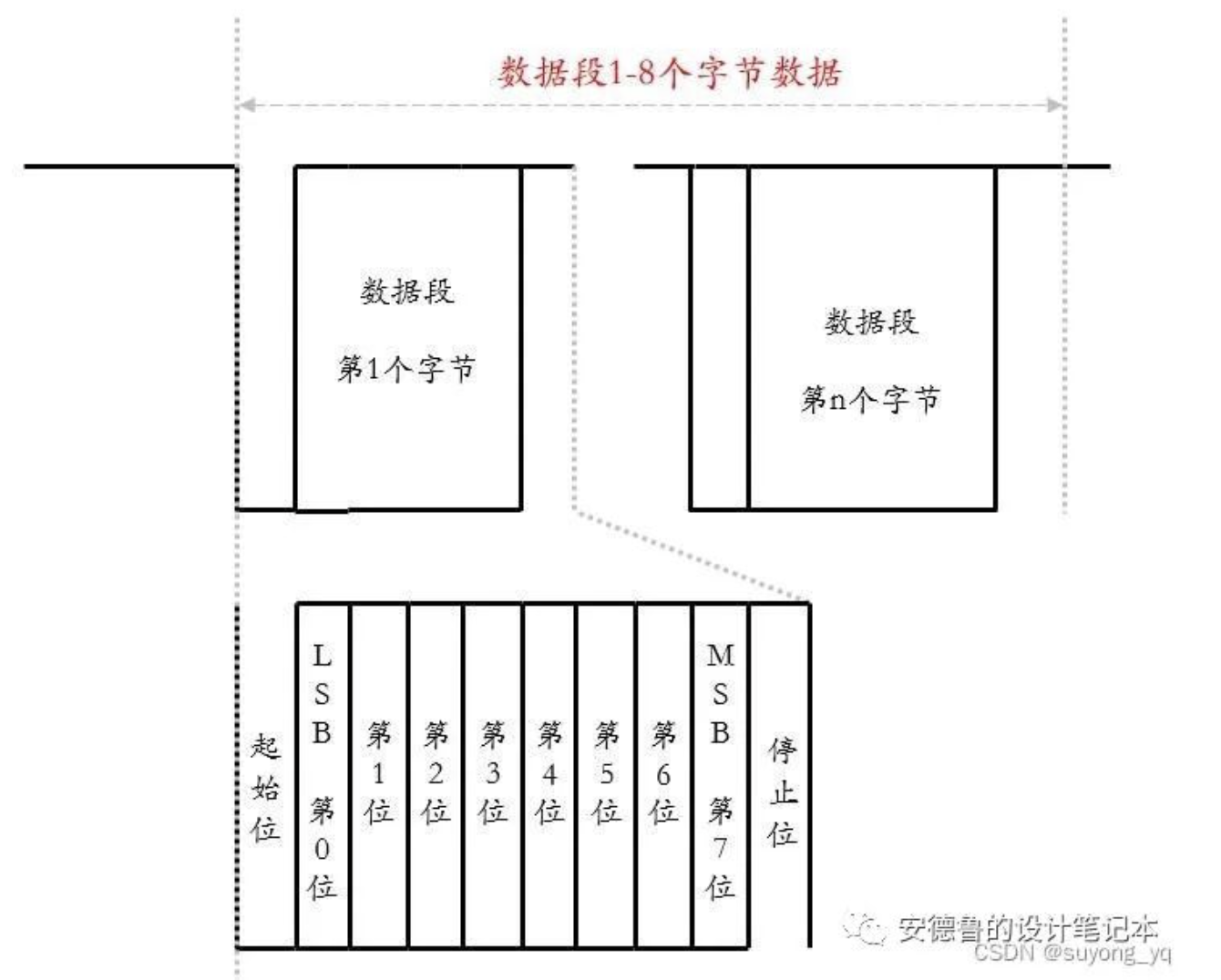

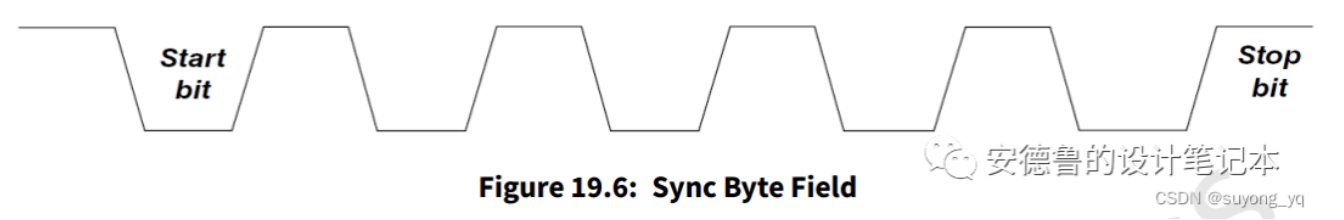

正在先容同步段之前，先先容一下字节段布局（Byte Field Structure）的观念，字节段布局包罗：1位开始位（Start Bit，显性）+ 8位数据位 + 1位放弃位（Stop Bit，隐性），这是一种圭臬UART数据传输方式。正在 LIN 的一帧当中，除了同步间隔段，后面的各段都是通过字节域的方式传输的。LIN 帧中的数据传输都是先发送LSB（Least Significant Bit，最低有用位），终末发送 MSB（Most Significant Bit，最高有用位）。LIN总线b）举行同步，正在从机节点上能够采用非，假若存正在误差，能够通过同步段来调度。同步段中的便是一个值为0x55的字节。

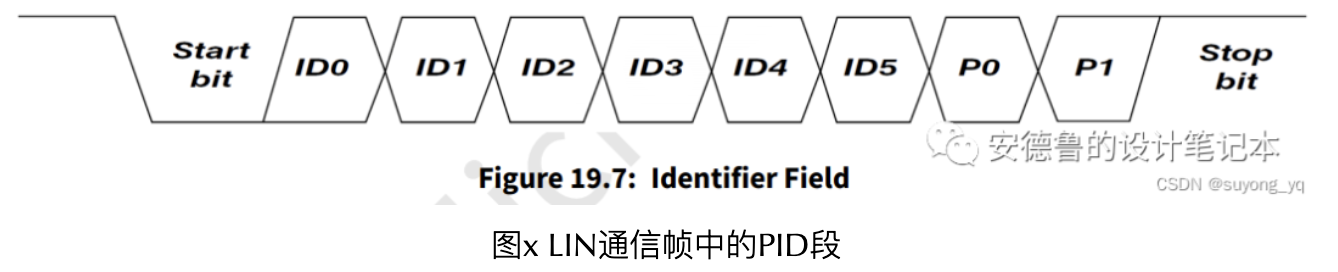

此中，帧ID的取值界限为0x00~0x3F，共64个，帧ID标识了帧的种别，从机义务会遵照帧头ID作出反响（授与/发送/无视应答）。此中，校验位P0和P1的算计式样如下：
极度谨慎，LIN总线的ID同CAN总线肖似，标识的是新闻的类型，并不是从机节点的地点（比方I2C总线）。LIN总线遵照帧ID的分歧，将报文分为信号率领帧、诊断帧、保存帧。此为利用层的商定，此处暂不开展。
数据段蕴涵1-8个字节。LIN2.x原则，可传输的LIN字节数为2，4，8，并不是1-8内放肆一个数字。大凡而言，车内会选拔团结字节数，最常用的是每帧通报8个字节。
与CAN总线（包罗DLC字段）分歧，LIN答应中并没有原则数据长度的新闻，数据实质和长度均由利用编制的计划者遵照帧ID提前计划。总线上的数据以播送款式发出，任何节点都可收到，但并非对每个节点有效。的确到颁发与接听是由哪个节点杀青，这取决于利用层的设备。一样环境下，帧的应答，总线上只存正在一个颁发节点，不然会闪现过错。（事项触发帧各异，它能够闪现0，1和众个颁发节点。）
效验和段是为了对帧传输的实质举行效验。校验和段的1个字节的值，是将本帧数据段和PID段的值依据8位乞降，再取反获得的。
采用圭臬型照样加强型是由主机节点照料，颁发节点和收听节点遵照帧ID来占定采用哪种效验和。
正在YTM32B1ME微把握器的手册中描摹LINFlexD发送帧头时，能够正在寄存器LINFlexD_BIDR[CCS]膺选择，将发送或者检测加强型校验和照样经典款校验和。

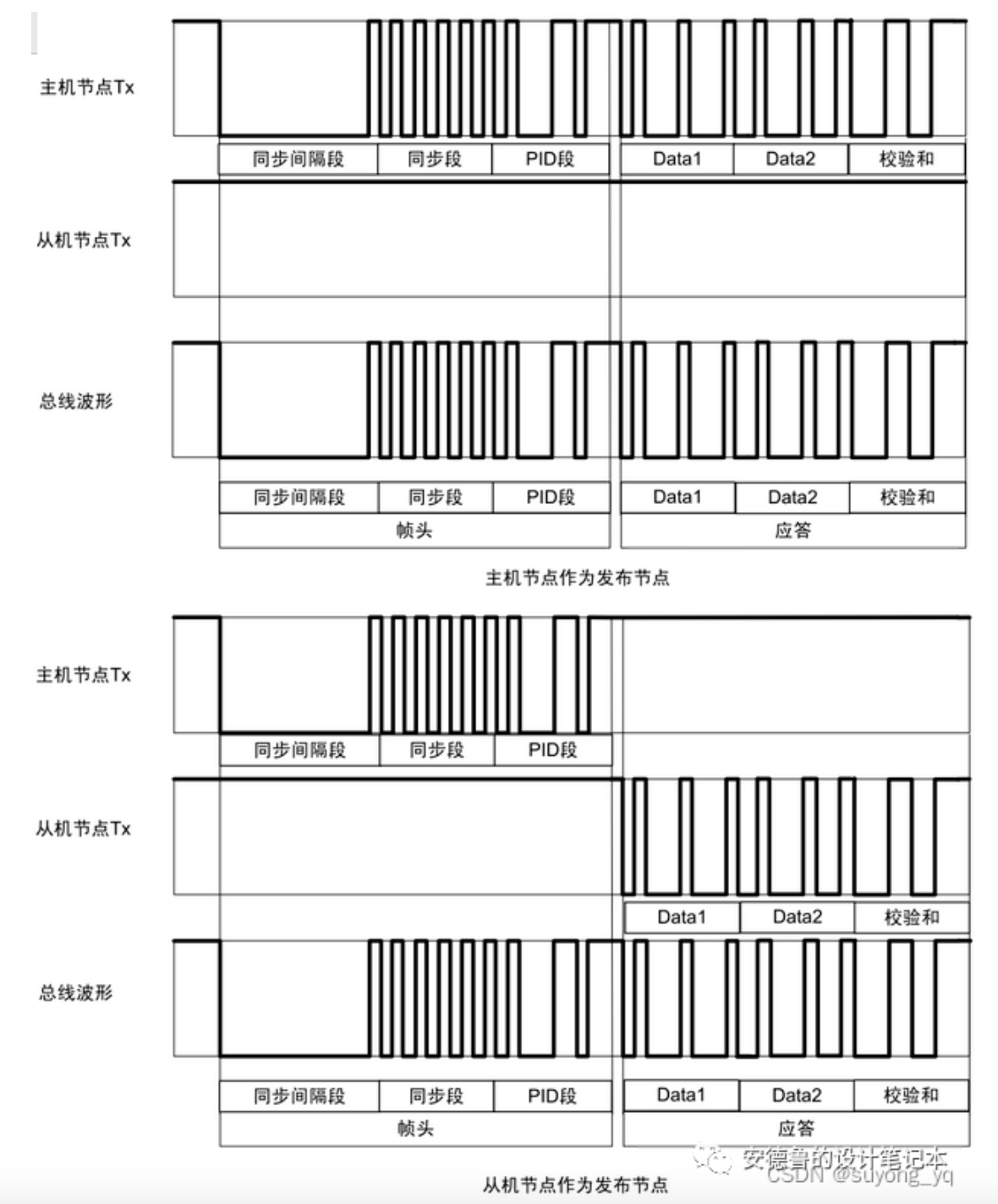

上图闪现了LIN总线的通信式样，能够看出，无论什么期间帧头都是由主机节点颁发，当主机节点要颁发数据时，所有帧一起由主机节点发送。当从机节点要颁发数据时，帧头局限由主机节点颁发，应答局限由从机节点颁发，云云，其余节点都能收到完备的报文。以是，LIN总线的通信都是由主机节点提议，只须合理的原则好每个节点的设备，云云就不会存正在总线冲突的环境（事项触发帧冲突时采用冲突处置进度外）。
